Сварка крупногабаритных конструкций и деталей большой толщины требует высокого тока, устойчивой подачи проволоки и удобного доступа к рабочей зоне. На производстве источник нередко остается в одном месте, тогда как сварщику приходится перемещаться вокруг рам, емкостей или корпусов оборудования.

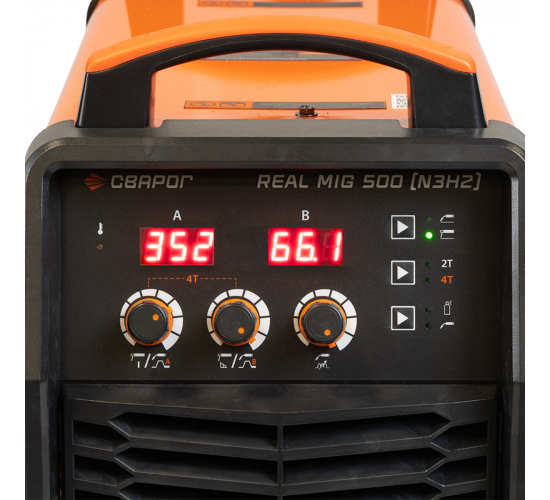

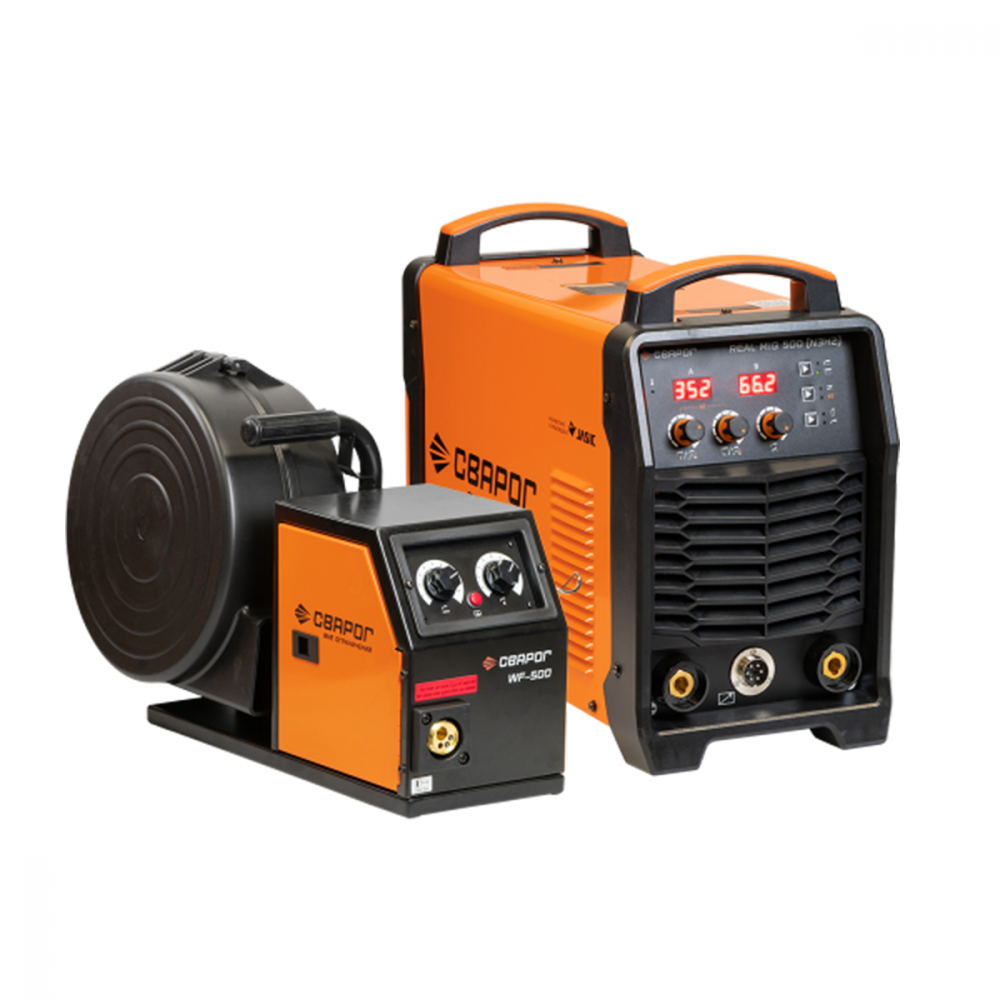

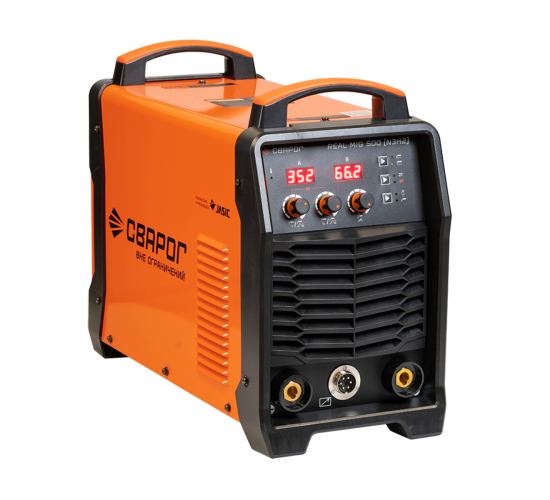

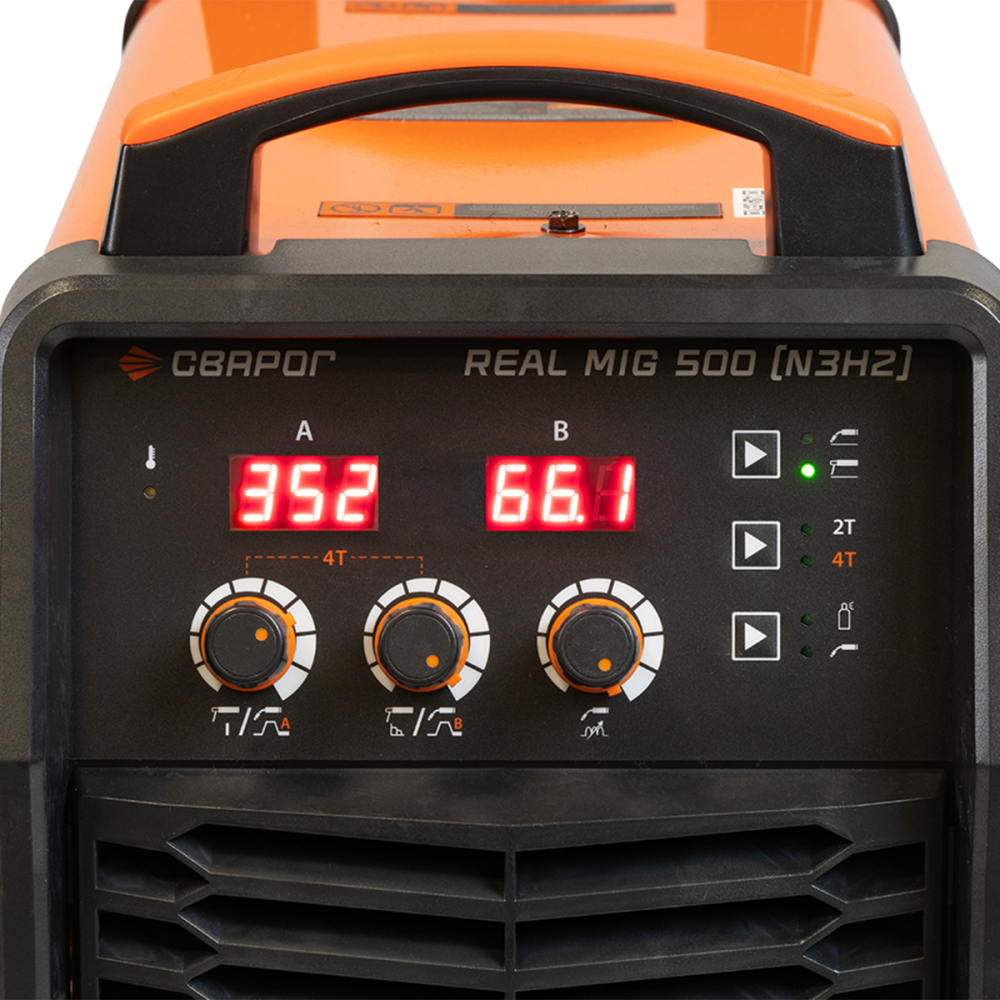

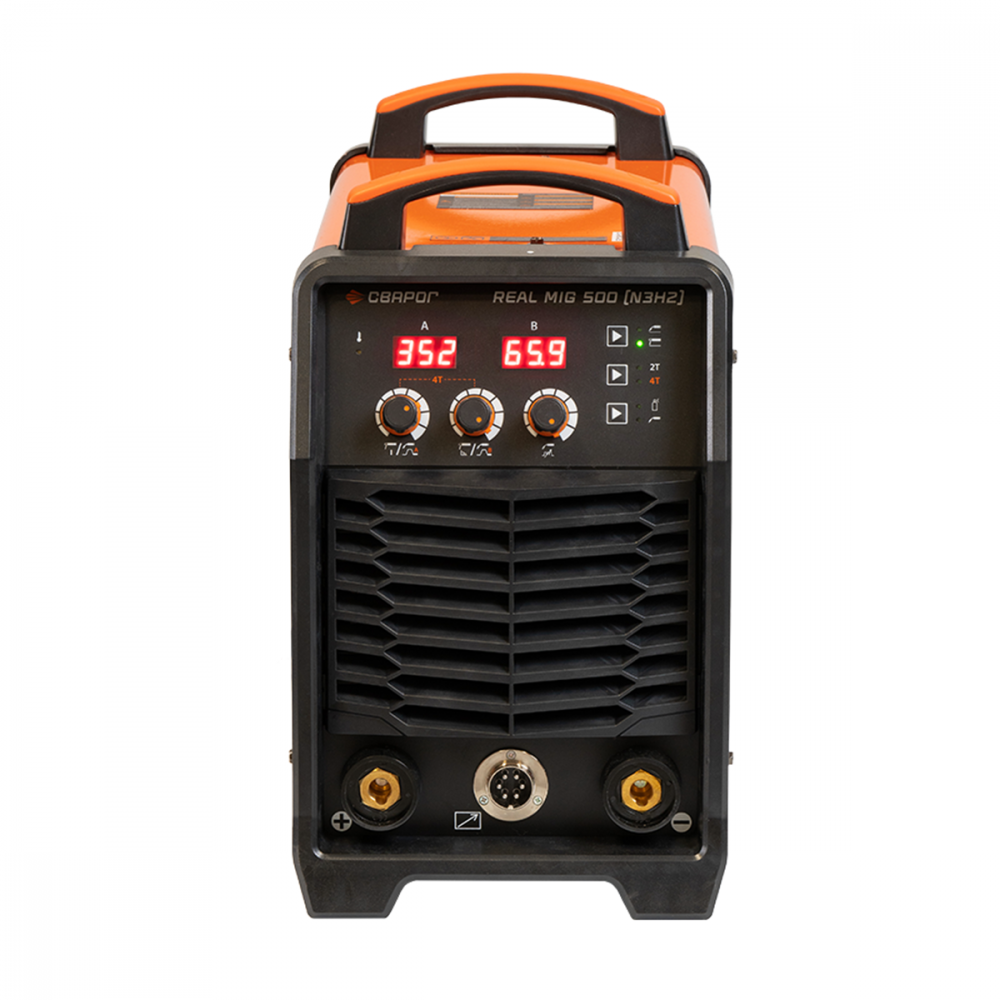

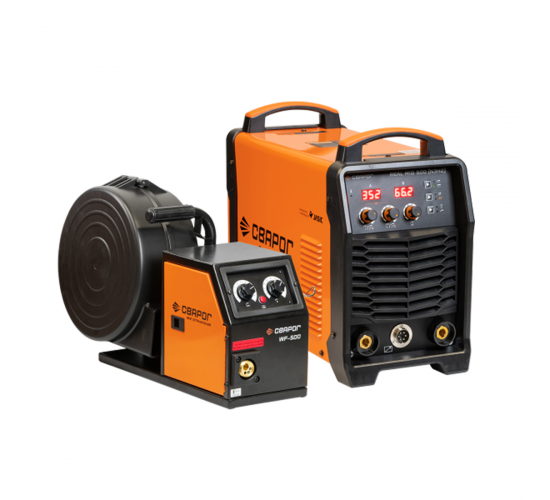

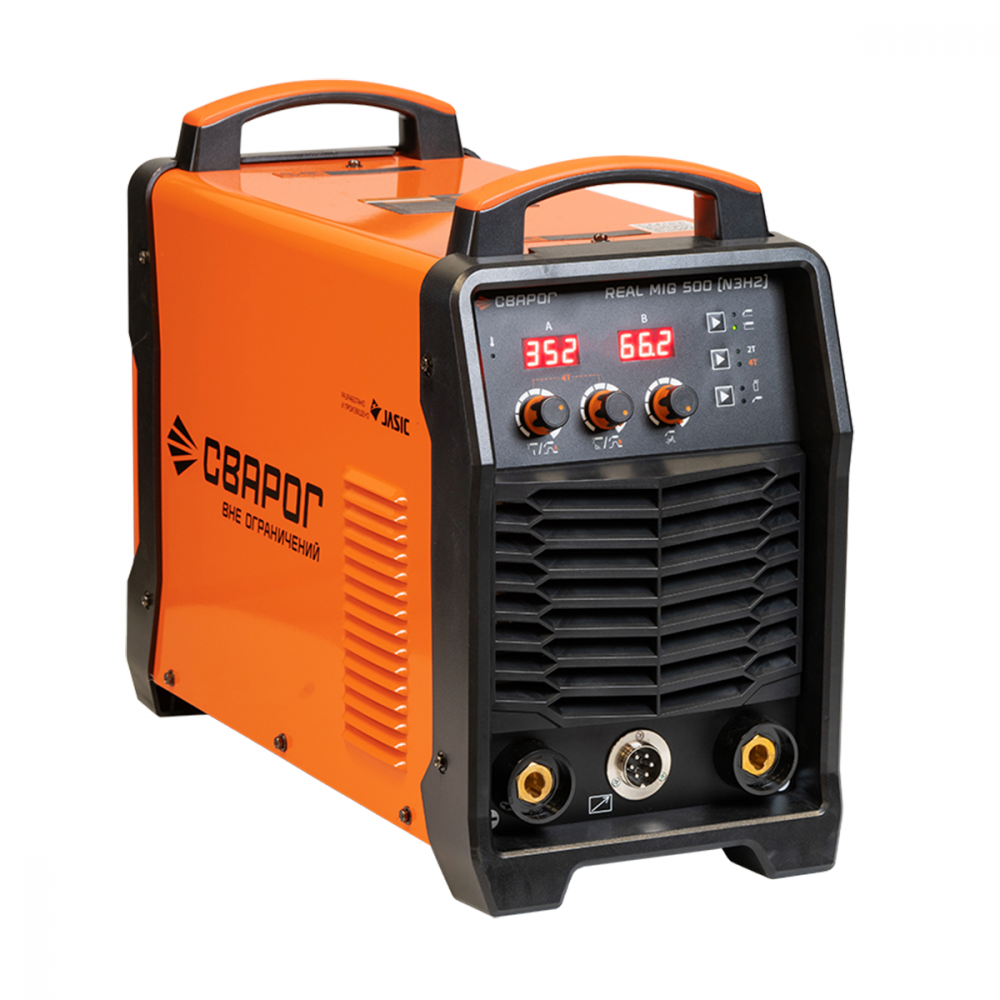

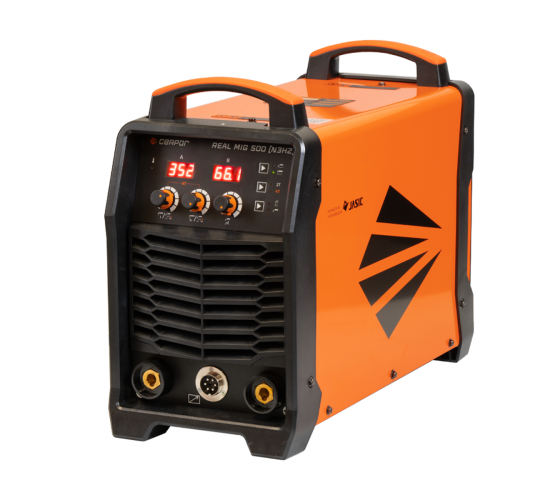

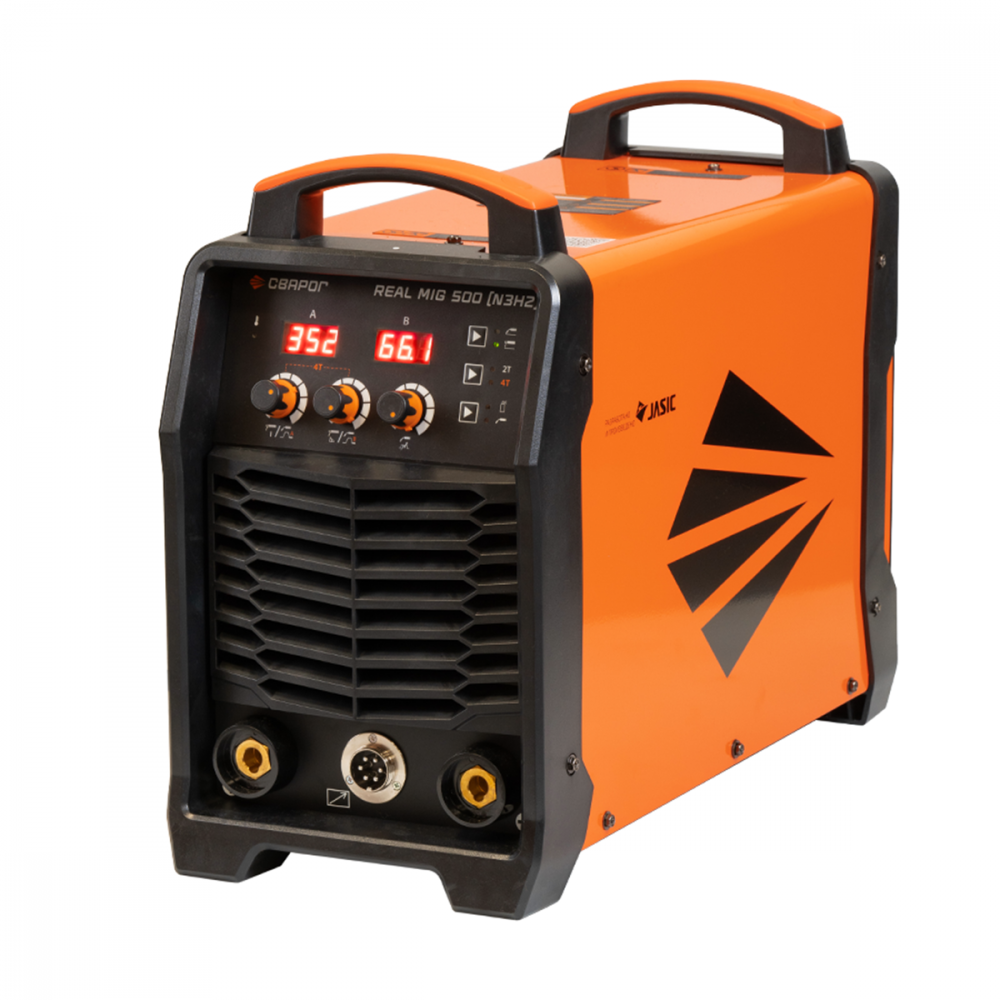

Сварог REAL MIG 500 (N3H2) рассчитан на интенсивную полуавтоматическую и ручную дуговую сварку. Модель подключается к трехфазной сети 380 В, развивает ток MIG/MAG до 500 А и поставляется с выносным подающим устройством WF-500. Оборудование применяют в металлообработке, машиностроении, строительстве, судоремонте и на участках изготовления тяжелых металлоконструкций.
Рабочие параметры оборудования
Характеристики источника позволяют использовать проволоку нескольких диаметров и выполнять соединения с разной производительностью наплавки. При токе 380 А аппарат способен работать непрерывно в пределах установленного температурного режима.
| Характеристика |
Значение |
| Процессы сварки |
MIG/MAG DC, FCAW, MMA DC |
| Напряжение питания |
380 В, 3 фазы |
| Рабочий диапазон сети |
340–420 В |
| Сварочный ток MIG/MAG |
50–500 А |
| Сварочный ток MMA |
40–480 А |
| Продолжительность нагрузки |
60% при температуре 40 °C |
| Ток MIG при ПН 100% |
380 А |
| Диаметр проволоки |
0,8 / 1,0 / 1,2 / 1,6 мм |
| Диаметр электродов MMA |
1,6–6,0 мм |
| Скорость подачи проволоки |
1,5–18 м/мин |
| Подающий механизм |
Выносной, четырехроликовый |
| Максимальная масса катушки |
20 кг |
| Вес источника |
22 кг |
| Вес WF-500 |
13,8 кг |
| Степень защиты |
IP23S |
Возможности MIG/MAG и FCAW
Основным процессом является полуавтоматическая сварка сплошной проволокой в среде углекислого газа, аргона или подходящей газовой смеси. Аппарат можно настроить для углеродистых, нержавеющих и разнородных сталей, выбрав соответствующие расходные материалы.
Смена полярности позволяет перейти на порошковую проволоку. В зависимости от ее марки сварка выполняется с подачей защитного газа или без баллона. Это расширяет возможности оборудования при ремонте конструкций на открытых площадках и в местах, где использование газовой системы затруднено.
Для корректировки процесса предусмотрена регулировка индуктивности. Она помогает менять характер дуги, форму валика и глубину проплавления. Настройку подбирают по толщине заготовки, диаметру проволоки и пространственному положению соединения.

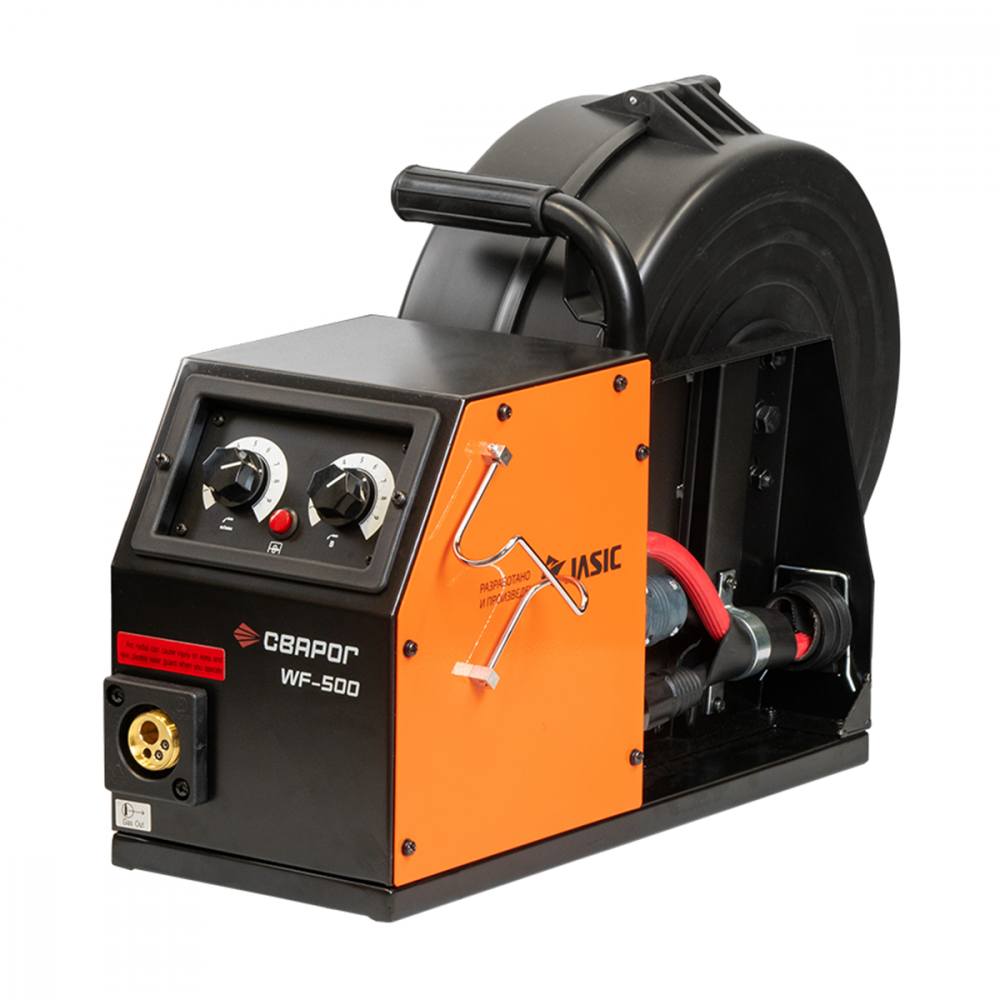

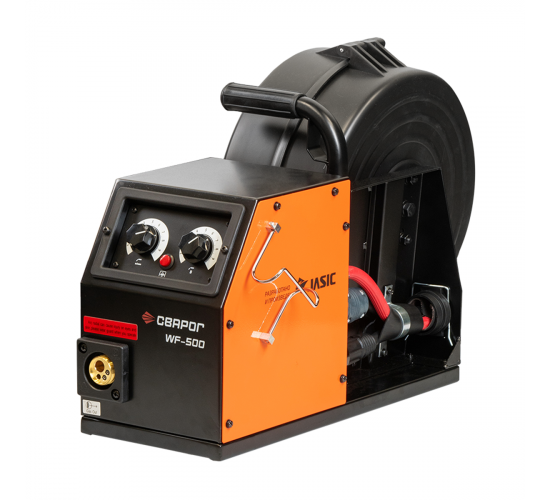

Преимущества механизма WF-500
Выносное устройство подачи отделено от силового источника и может перемещаться вместе со сварщиком. Такое решение удобно при изготовлении протяженных рам, работе внутри емкостей и сварке деталей, расположенных на разных участках цеха.

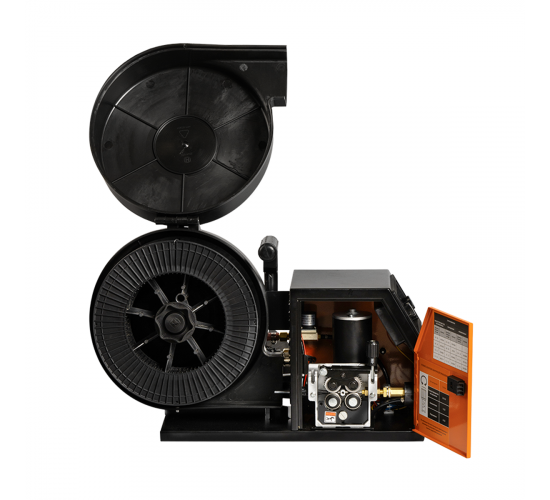

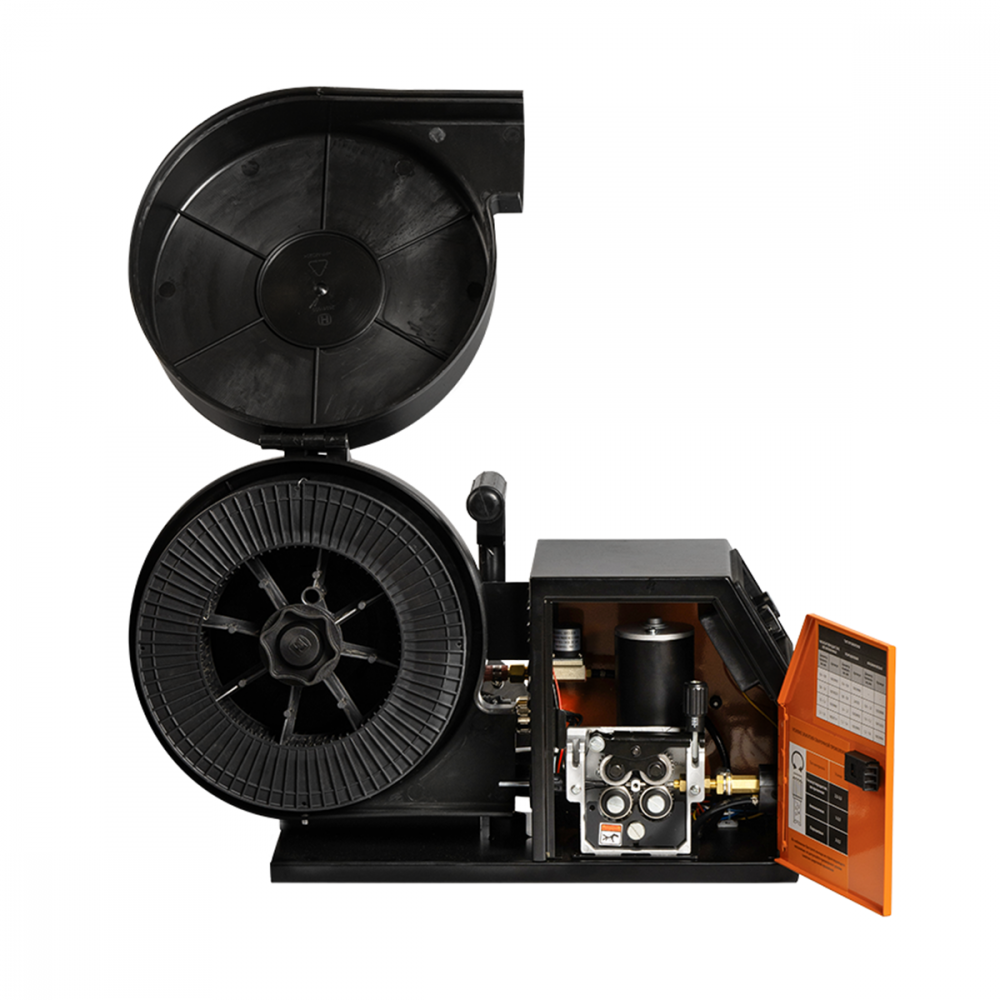

Механизм оснащен четырьмя роликами и закрытым отсеком для катушки. Равномерное протягивание особенно важно при использовании проволоки 1,2–1,6 мм и длинного кабельного пакета.
На устройстве доступны основные регулировки, необходимые непосредственно в рабочей зоне:
- скорость подачи сварочной проволоки;
- рабочее напряжение дуги;
- холостой прогон после замены катушки;
- управление режимами горелки 2Т и 4Т;
- параметры завершения сварочного цикла.
Управление началом и окончанием шва
При сварке ответственных изделий важно контролировать не только основной участок соединения, но и его начало с завершением. Неправильное отключение дуги может оставить углубление, в котором впоследствии образуется дефект.
Функция заварки кратера позволяет установить отдельные значения тока и напряжения для окончания шва. Дожигание регулирует положение проволоки после отключения дуги, а настраиваемая продувка защищает расплавленный металл от воздействия воздуха.
Тестовая подача газа используется для проверки соединений и установки расхода перед началом работы. Холостой прогон проволоки выполняется без включения дуги и без лишнего расходования защитного газа.
Ручная дуговая сварка и строжка
Режим MMA расширяет область применения установки при монтаже и ремонте. Ток до 480 А позволяет работать покрытыми электродами диаметром до 6 мм, выполнять наплавку и соединять массивные детали.
Автоматический Hot Start облегчает поджиг, а регулируемый Arc Force помогает поддерживать короткую дугу. Функция Antistick снижает ток при залипании электрода. Отключаемая система VRD уменьшает напряжение холостого хода, когда сварка не ведется.
Мощность источника также позволяет выполнять воздушно-дуговую строжку. Для удаления дефектных участков и подготовки канавок потребуется совместимый строгач, графитовые электроды и подача сжатого воздуха.
Подготовка промышленного сварочного поста
Для эксплуатации на высоком токе необходима исправная трехфазная сеть с соответствующей защитной аппаратурой и заземлением. Сечение питающих и соединительных кабелей должно соответствовать мощности оборудования и их фактической длине.

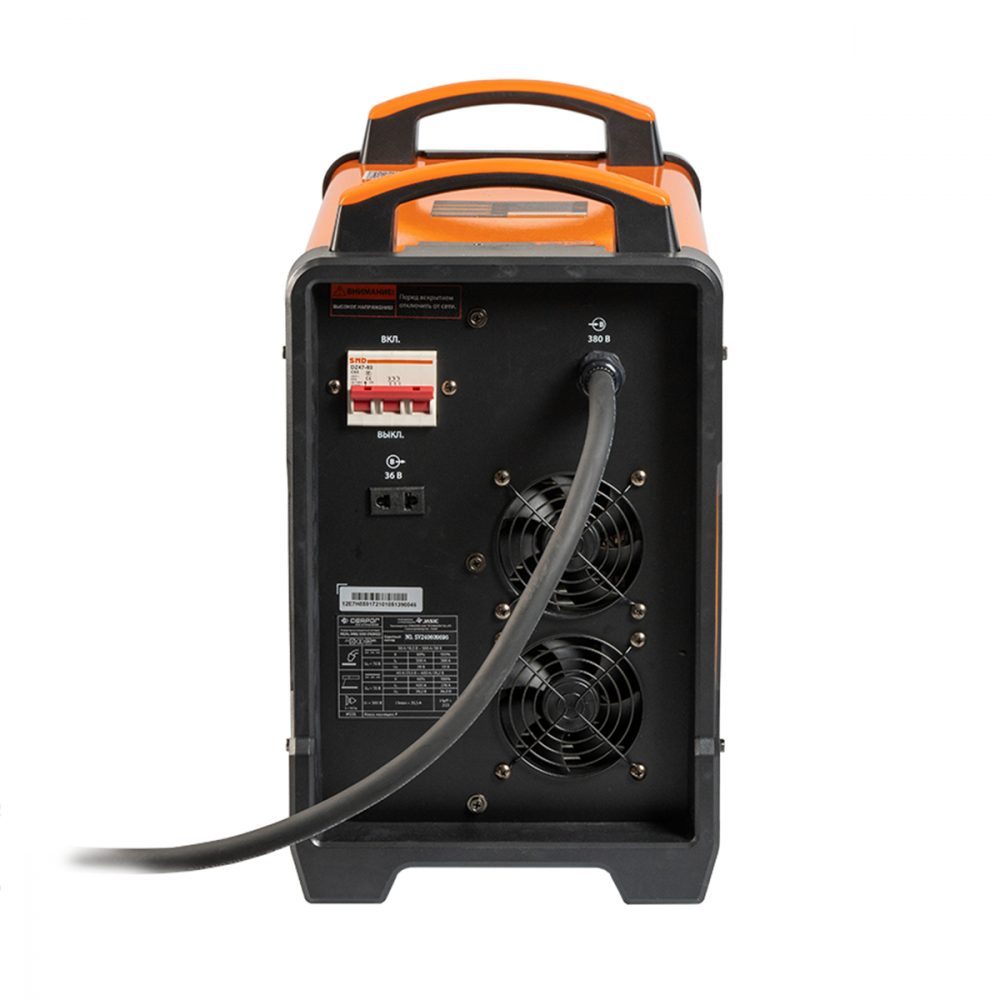

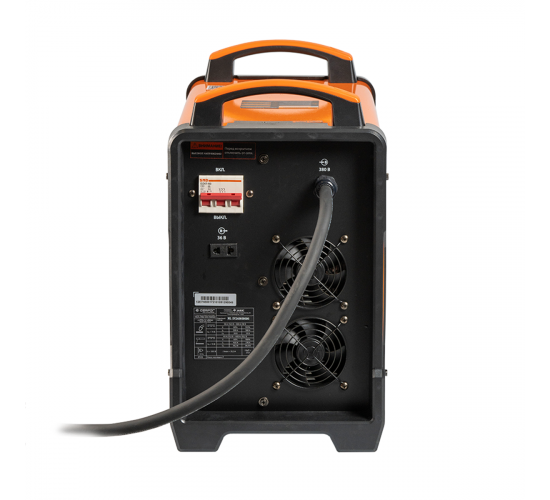

К выносному механизму можно подключить горелку через стандартный евроадаптер. При продолжительных работах на повышенном токе целесообразно использовать совместимый блок жидкостного охлаждения. Розетка 36 В предусмотрена для подогревателя газового редуктора.
Интеллектуальное охлаждение включает вентиляторы по мере нагрева. Для нормальной циркуляции воздуха оборудование необходимо устанавливать с запасом свободного пространства и регулярно очищать от производственной пыли.
Заказ Сварог REAL MIG 500 в Граттех
Перед покупкой следует определить рабочий ток, основной диаметр проволоки, длину соединительных кабелей и необходимый тип горелки. Для разных производственных постов могут потребоваться воздушное или жидкостное охлаждение, тележка и кабельный пакет подходящей длины.
В компании Граттех можно купить Сварог REAL MIG 500 (N3H2) с механизмом WF-500. Менеджеры помогут подобрать принадлежности и расходные материалы под технологию производства, а также организуют доставку оборудования по Москве и регионам России.
